电动螺纹球阀|电动丝扣球阀|动作稳定

电动螺纹球阀简介：

电动螺纹球阀阀电动执行机构有开关型和伺服控制型（调节型）两种控制方式。

进口电动螺纹球阀又称电动丝扣球阀就是指螺母和管接头上为螺纹状的球阀，采用直连的方式，将电动执行机构与螺纹球阀连接组合而成。电动螺纹球阀口径一般比较小，在DN50以下的比较常见，因为与阀门连接的管道很难开螺纹，所以一般超过这个尺寸都不适合使用。电动螺纹球阀选用不同的材质，可分别适用于多种介质，可在压力为PN1.0～40MPa，工作温度为 -29～425℃的各种管路上，做两位切断或调节使用。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

电动螺纹球阀原理：

电动螺纹球阀执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，电动螺纹球阀属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。

电动螺纹球阀技术参数：

公称通径 DN15～DN100(mm)

公称压力 PN1.0-40MPa

连接形式 内螺纹连接（螺母旋紧式）

密封形式 O型球型阀芯

电源电压 AC110V、AC220V、AC380V（DC24等）

旋转范围 0～90°

动作时间 15秒/30秒/60秒（可定制）

阀体材质 碳钢、不锈钢304、316

流量特性 快开特性

泄露量Q 硬密封：≤额定流量的10-5 ；软密封：零泄漏

适用温度 PTFE:-29～+178℃，PPL:-29～+300℃

适用介质 液体、油、气体、粉末及各种腐蚀性介质

控制方式 普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)

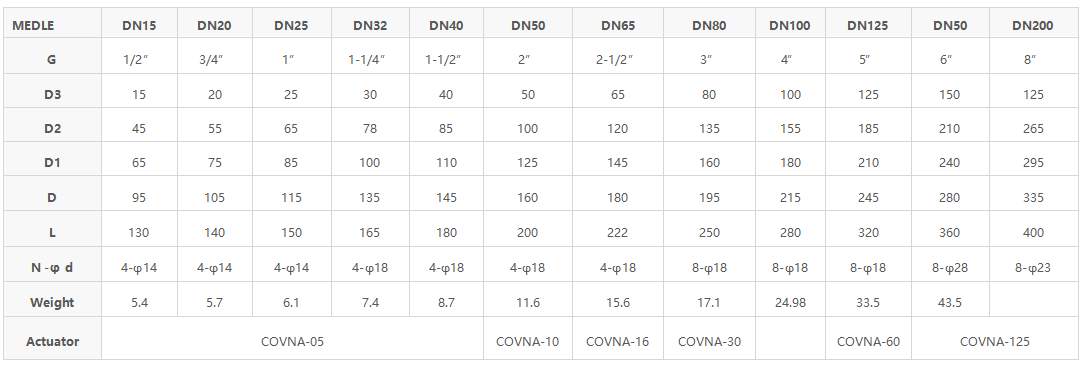

电动螺纹球阀外形尺寸：

系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

电动螺纹球阀执行机构：

输出力矩 50N·M～2000N·M 动作时间 15秒-60秒（可定制）

环境温度 -25～+70℃

输出信号 4-20mA模拟量信号

执行机构 可选防爆型，可带手动装置

可调范围 250：1（DN15-80）；350：1（DN10-300）

电动螺纹球阀执行器选项：

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V（可选）

2、工作参数：介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型（输入输出4-20mA）

4、其它配置：防爆型电动执行器，带手动装置（无电源的情况下可手动开关阀门）

电动螺纹球阀电动执行器参数：

电动执行机构有手动型（电动+手动）、开关型、调节型（伺服控制型）和智能型四种控制方式，可根据具体需求选择相应的种类及尺寸。

电动螺纹球阀电动执行器性能及特点：

优质铝合金压铸外壳，外观精巧，造型美观，最大扭矩4000Nm，防护等级可达IP68。整机经过2kgf/cm²密封性实验，可置于20m水深不渗漏。

阀门状态显示

简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片，拒绝采用抗老化性差，受温度变化极易变形的塑料镜片。

导电塑料定位器

高品质导电塑料定位器，精度更高，寿命更长。

电气限位行程微调节装置

只需一只六角扳手，即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能，使得电气限位行程的调整更加精准。

伺服控制器

独特的电子制动功能有效消除电机惯量，定位精确0.3%以上。输入、输出，电源三级光电隔离，搞干扰性能卓越，可控硅输出，动作时间快，频度可达1200次。

机械限位行程调节装置

不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节，螺栓置于外部，每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度，但也可以调节至任何角度。

电动螺纹球阀安装注意事项：

1、本品出厂前已经过全面调试，实际安装时，因阀门、联轴器等原因有可能不能满足您的使用要求，重新调试时请遵循产品说明书进行调试，如果还未解决请联系客服，将会安排技术工程师指导安装。

2、请严格按照说明书进行安装与调试，可参考安装接线图进行安装。

3、不可在未了解清楚安装与调试流程的情况下进行安装调试，避免造成不可逆电机损坏。

4、如果订购的是非防爆型执行器，请避开易燃易爆环境。

5、安装时请预留接线、手动操作等维修用空间
