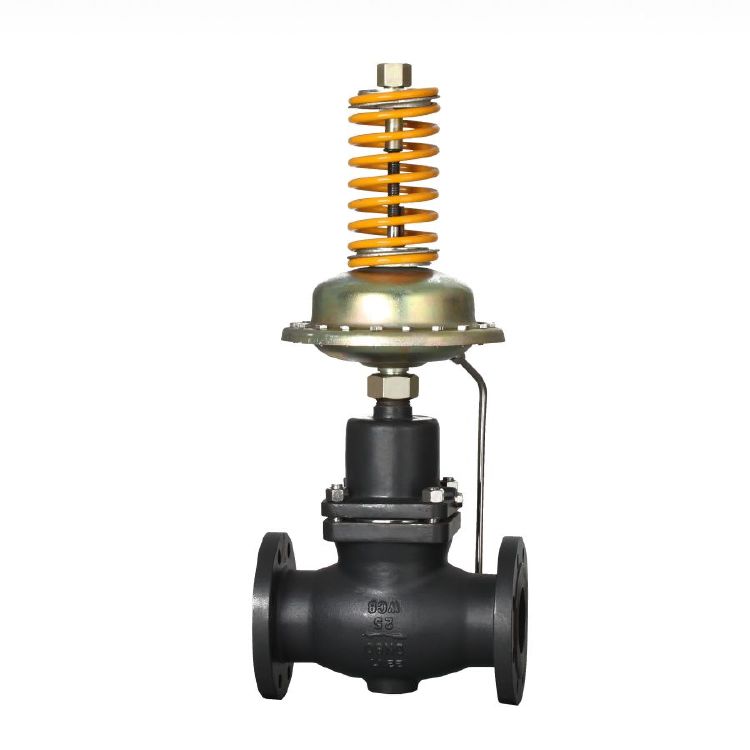

气动流量调节阀

气动流量调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。以压缩气体为动力源,以气缸为执行器,并借助于阀门定位器等附件驱动调节阀,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度、液位等各种工艺过程参数。

产品资料下载

气动流量调节阀高精度调节|使用注意事项|安装要求

气动流量调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。以压缩气体为动力源,以气缸为执行器,并借助于阀门定位器等附件驱动调节阀,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度、液位等各种工艺过程参数。



气动流量调节阀又名气动控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成,适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

 六台盒宝典资料大全20

气动流量调节阀参数:

形式:直通单座铸造球型阀

公称通径:8MM-1000MM

公称压力:PN16-500bar

法兰标准:JB/T79.1-94、792-94等

材料:铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等

上阀盖:标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃

阀盖形式:螺栓压紧式

填料:V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

结构形式:单座柱塞型 阀内组件 阀芯型式 单座柱塞型阀芯  双座导向性阀芯 套筒式

流量特性:等百分比特性和线性特性

材料:不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。



气动流量调节阀作用形式:

气关式(B)- 失气时阀位开(FO);

气开式(K)一失气时阀位关(FC)

附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



气动流量调节阀安装原则

1)气动调节阀安装位置,距地面要求有一定的高度,阀的上下要留有一定空间,以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀,必须保证操作、观察和调整方便。

2)调节阀应安装在水平管道上,并上下与管道垂直, 一般要在阀下加以支撑,保证稳固可靠。对于特殊场合下,需要调节阀水平安装在竖直的管道上时,也应将调节阀进行支撑(小口径调节阀除外)。安装时,要避免给调节阀带来附加应力)。

3)调节阀的工作环境温度要在(-30℃~+ 60℃),相对湿度不大于95%。

4)调节阀前后位置应有直管段,长度不小于10倍的管道直径(10D),以避免阀的直管段太短而影响流量特性。

5)调节阀的口径与工艺管道不相同时,应采用异径管连接。在小口径调节阀安装时,可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。

6)要设置旁通管道。目的是便于切换或手动操作, 可在不停车情况下对调节阀进行检修。

7)调节阀在安装前要彻底清除管道内的异物,如污垢、焊渣等。



气动流量调节阀使用注意事项

1、 本阀应存放在干燥的室内,通路两端必须堵塞。不准堆置存放

2、 长期存放的调节阀应定期检查,清除污垢,在各运动部分及加工面上应涂以防锈油,防止生锈。

3、 本阀应安装在水平管道上,必修垂直安装。阀杆向上。

4、 必修按图示箭头所指示介质流动方向进行安装。
