三通调节阀是针对三通控制而研制的专用调节阀,有合流和分流两种结构形式,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,具有调节精度高,动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体,分流型主要用于将一股流体分成两股流体,可代替两台互为开关的单、座调节阀,用于液体、气体、蒸汽等介质的调节与控制。
产品资料下载三通调节阀一股流体分流阀|两股流体合流阀
三通调节阀概述:
三通调节阀是针对三通控制而研制的专用调节阀,有合流和分流两种结构形式,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,具有调节精度高,动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体,分流型主要用于将一股流体分成两股流体,可代替两台互为开关的单、座调节阀,用于液体、气体、蒸汽等介质的调节与控制。
三通调节阀特点:
气动薄膜三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,公称通径和压差较小时,合流阀可用于分流场合,但公称通径大于80mm和压差较大的分流场合,不能互换使用。
三通调节阀参数:
阀体形式 直通单座铸造球型阀
公称通径 20、25、32、40、50、65、80、100、125、150、200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、792-94等
材 料 铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上 阀 盖 标准型:-17-230℃ 散热型:230-450℃ 低温型:-60--196℃ 波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式 直通铸造三通阀
三通调节阀阀内组件:
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
材 料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等 气
三通调节阀工作原理:

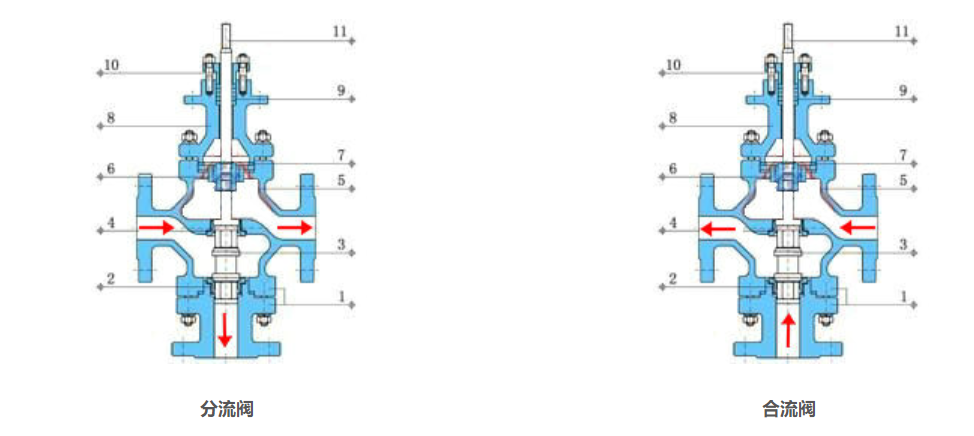

气动三调节阀阀体为三通结构,即一进两出(分流型),两进一出(合流型),其中三通合流调节阀用于将两种流体混合成第三种流体,或两种不同温度的同种流体,混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。 气动三通调节阀执行机构:
三通调节阀执行机构:
弹簧范围KPa 20-100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140-400KPa
气源接口 RCl/4"
环境温度 -30-70℃
三通调节阀阀作用形式 气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
三通调节阀安装原则:
(1)气动调节阀安装位置,距地面要求有一定的高度,阀的上下要留有一定空间,以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀,必须保证操作、观察和调整方便。
(2)调节阀应安装在水平管道上,并上下与管道垂直, 一般要在阀下加以支撑,保证稳固可靠。对于特殊场合下,需要调节阀水平安装在竖直的管道上时,也应将调节阀进行支撑(小口径调节阀除外)。安装时,要避免给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(-30℃~+ 60℃),相对湿度不大于95%。
(4)调节阀前后位置应有直管段,长度不小于10倍的管道直径(10D),以避免阀的直管段太短而影响流量特性。
(5)调节阀的口径与工艺管道不相同时,应采用异径管连接。在小口径调节阀安装时,可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管道。目的是便于切换或手动操作, 可在不停车情况下对调节阀进行检修。
(7)调节阀在安装前要彻底清除管道内的异物,如污垢、焊渣等。
三通调节阀使用注意事项:
1、 本阀应存放在干燥的室内,通路两端必须堵塞。不准堆置存放
2、 长期存放的调节阀应定期检查,清除污垢,在各运动部分及加工面上应涂以防锈油,防止生锈。
3、 本阀应安装在水平管道上,必修垂直安装。阀杆向上。
4、 必修按图示箭头所指示介质流动方向进行安装。
