进电动焊接球阀|弹性密封结构|倒密封的下装式结构

电动焊接球阀采用三片式焊接球阀将电动执行机构与三片式焊接球阀连接组合而成。依靠电源驱动来操作阀门的启闭与介质大小的调节。

阀体铸造采用先进工艺，结构合理、造型美观。阀座采用弹性密封结构,密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。

电动焊接球阀阀体、阀内组件

公称通径：DN08-DN100

阀座密封：PTFE:-20℃~180℃、PPL:-20℃~250℃

阀体材质：SS304  SS316  SS316L

阀芯材质：SS304  SS316

连接类型：对焊

阀杆材质：SS304

压力等级：PN1.0,2.5,4.0,6.4,31.5MPa

适用介质：水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质

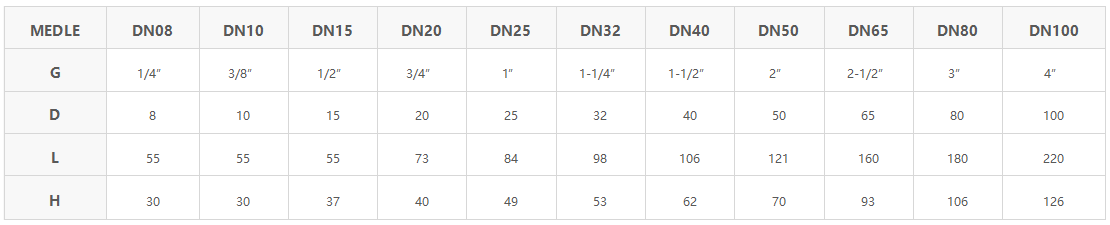

电动焊接球阀外形尺寸：

以上为标准型号参数，如需特殊材质、尺寸、压力、温度等均可按需定制。

电动焊接球阀执行器参数：

电动执行机构有手动型（电动+手动）、开关型、调节型（伺服控制型）和智能型四种控制方式，可根据具体需求选择相应的种类及尺寸。

电动焊接球阀电动执行器性能及特点：

优质铝合金压铸外壳，外观精巧，造型美观，最大扭矩4000Nm，防护等级可达IP68。整机经过2kgf/cm²密封性实验，可置于20m水深不渗漏。

阀门状态显示：

简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片，拒绝采用抗老化性差，受温度变化极易变形的塑料镜片。

导电塑料定位器

高品质导电塑料定位器，精度更高，寿命更长。

电气限位行程微调节装置：

采用独有的专利技术设计，只需一只六角扳手，即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能，使得电气限位行程的调整更加精准。

伺服控制器：

独特的电子制动功能有效消除电机惯量，定位精确0.3%以上。输入、输出，电源三级光电隔离，搞干扰性能卓越，可控硅输出，动作时间快，频度可达1200次。

机械限位行程调节装置：

不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节，螺栓置于外部，每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度，但也可以调节至任何角度。

电动焊接球阀安装注意事项：

1、本品出厂前已经过全面调试，实际安装时，因阀门、联轴器等原因有可能不能满足您的使用要求，重新调试时请遵循产品说明书进行调试，如果还未解决请联系客服，将会安排技术工程师指导安装。

2、请严格按照说明书进行安装与调试，可参考安装接线图进行安装。

3、不可在未了解清楚安装与调试流程的情况下进行安装调试，避免造成不可逆电机损坏。

4、如果订购的是非防爆型执行器，请避开易燃易爆环境。

5、安装时请预留接线、手动操作等维修用空间
