三通换向电磁阀-换向-高压-分流-合流

三通换向电磁阀产品概述：

三通电磁阀阀体由两个单独控制的电磁阀集成，在实现了两位三通的工作方式上，还可以每个阀芯的位置单独由一个电磁铁控制，从而使介质的换向、切换、分流更加方便和快捷。具有流量大，动作灵敏，可靠性、安装方便，管路切换灵活高等特点。主要应用于系统介质的换向、切换、分流等控制系统中。

三通换向电磁阀工作方式：

一进二出：当电磁阀线圈断电时，出介质端第一路1-2关闭，第二路1-3打开；当电磁阀线圈通电时，出介质端1-2第一路打开，第二路1-3关闭；

二进一出：当电磁阀线圈通电时，进介质端第一路2-1打开，第二路3-1关闭；当电磁阀线圈断电时 进介质端第一路2-1关闭，第二路3-1打开；

一进一出：1、常闭式---当电磁阀线圈通电时，进介质端第一路2-1打开，接口1-3关闭；当电磁阀线圈断电时，进介质端第一路2-1关闭，接口1-3打开.

2、常开式---当电磁阀线圈断电时，进介质端第一路2-1打开，接口1-3关闭；当电磁阀线圈通电时，接口2-1关闭，接口1-3打开；

三通换向电磁阀安装要求：

安装电磁阀前，管道必须清洗干净。阀前须安装过滤器，蒸汽管道须安装电磁阀和疏水阀。

电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致。

在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。

电磁阀前后管道上需安装压力表，以便观察管道压力。

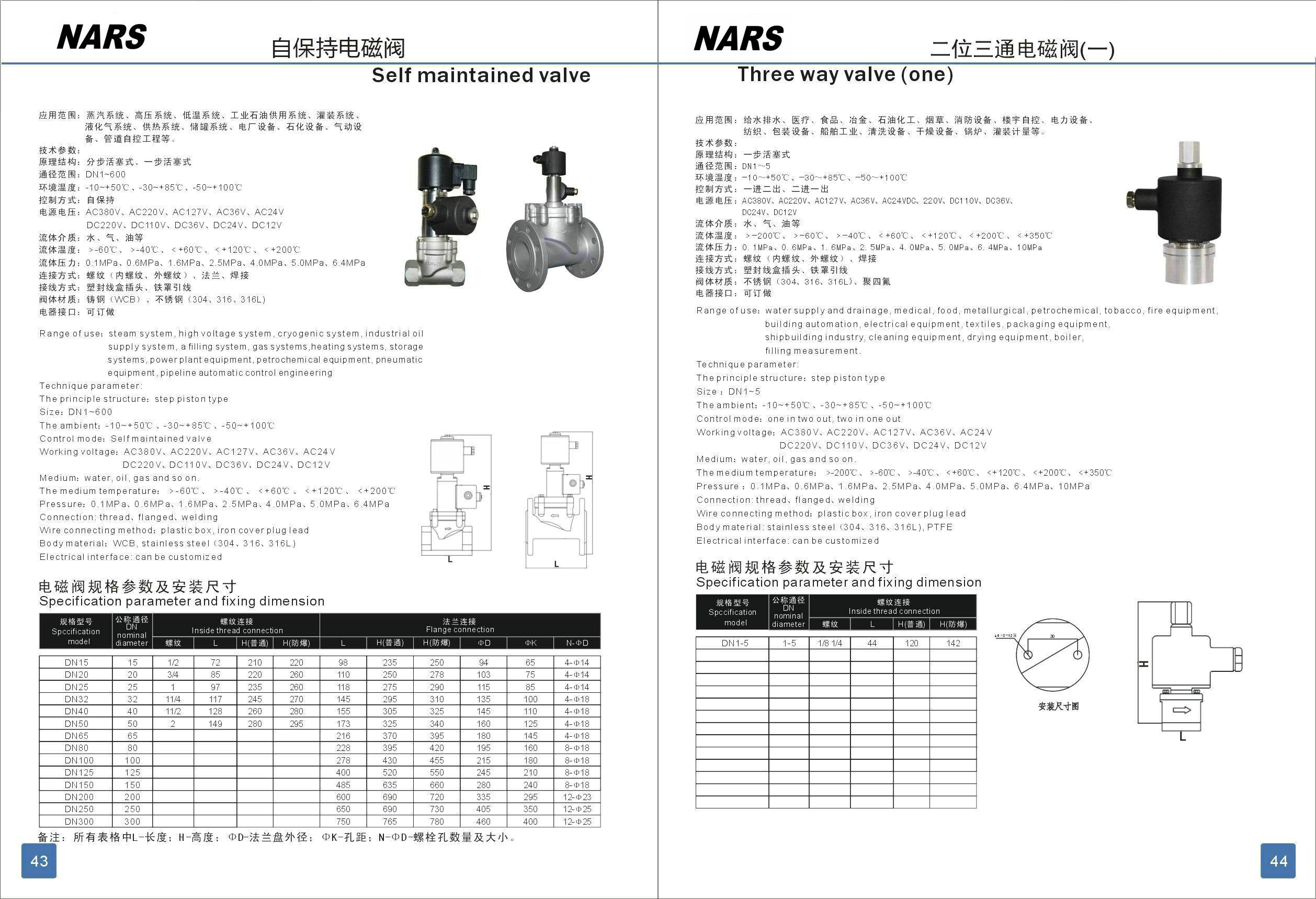

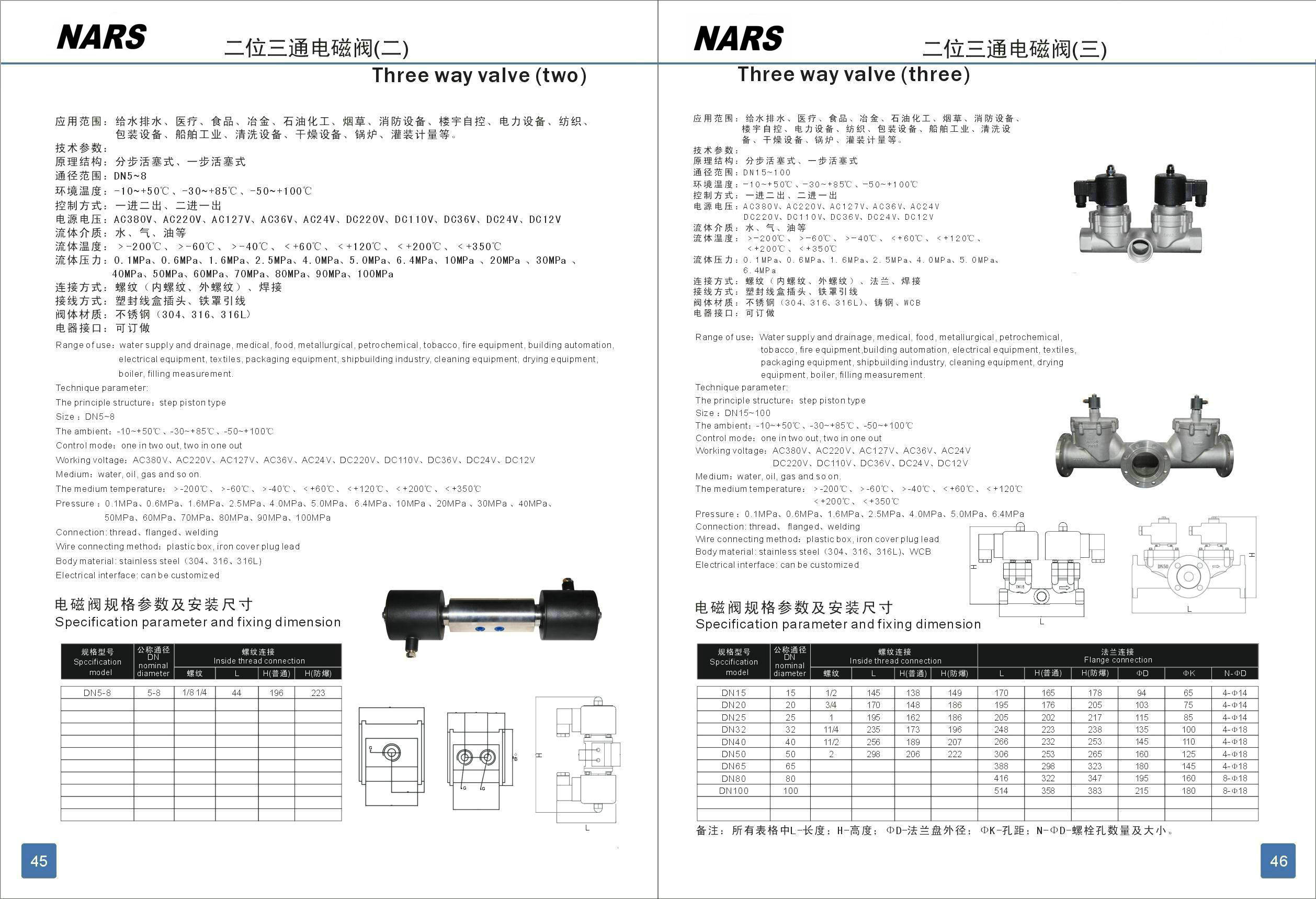

三通换向电磁阀选型样本安装图纸：
