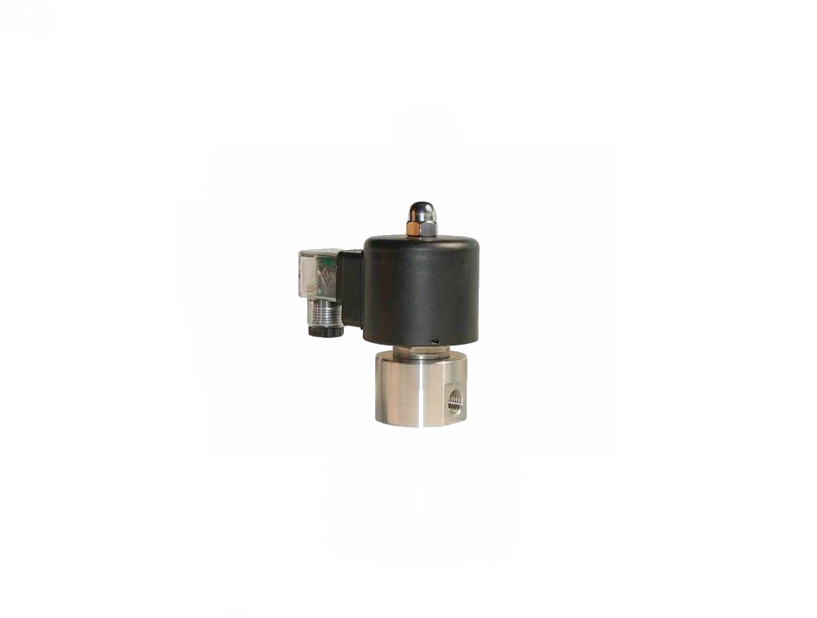

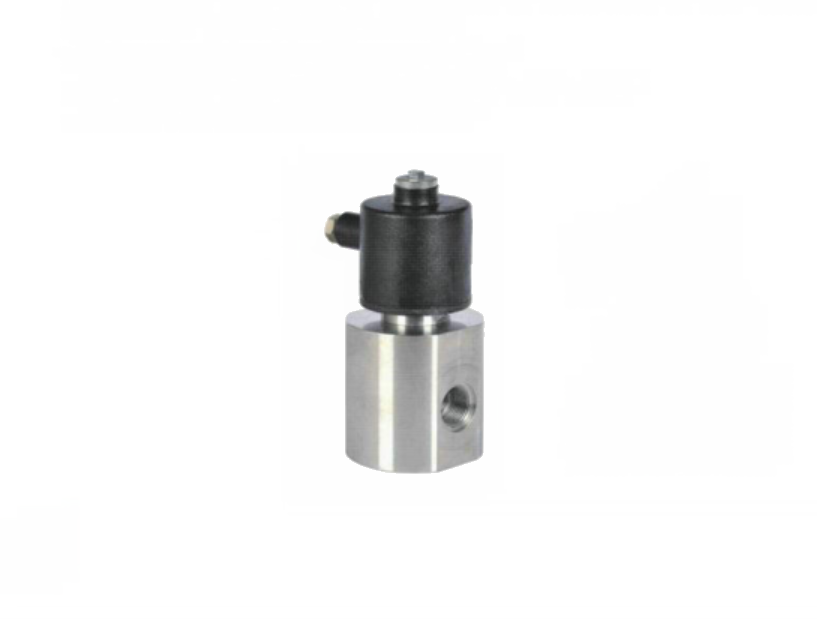

空气电磁阀

空气电磁阀主要应用于介质为空气、压缩空气等介质的管路中,通过给电磁阀线圈电源或者关闭电源来达到接通和截断管道介质的功能。广泛应用于空气压缩机、储气罐、压缩空气管路等场所的空气系统中。

产品资料下载

空气电磁阀-压缩空气-空气压缩机-储气罐

空气电磁阀概述:

空气电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断控制。广泛应用于空气压缩机、储气罐、压缩空气管路等场所的空气系统中。



空气电磁阀技术参数:

口径:DN1MM—DN500MM

连接方式:内螺纹、法兰、焊接

阀体材质:不锈钢304、不锈钢316、碳钢

温度范围:-196℃—0℃、-40℃—+40℃、-5℃—+80℃、0—+120℃、0—+200℃等

适用压力:0.1—0.6MPa、0.1—1MPa、0.1—1.6MPa、0.1—2.5MPa、0.1—4MPa

防护等级(可选):防水(IP65)、防腐、防爆(ExdⅡCT5)

接线方式:插头式、引线式、接线盒

电源电压:AC24V—AC380V、DC6V—DC220V

附加功能(可选):带手动功能、带信号反馈功能

泄漏等级:零泄露零泄露



空气电磁阀工作原理:

常闭:电磁阀通电的时候,先导孔打开,主活塞由介质的力量推开,打开主阀口,介质流通。断电后,先导孔关闭,截断介质。

常开:电磁阀通电的时候,先导孔关闭,关闭主阀口,介质截断。断电后,先导孔打开,主阀口由介质的力量推开,介质流通。

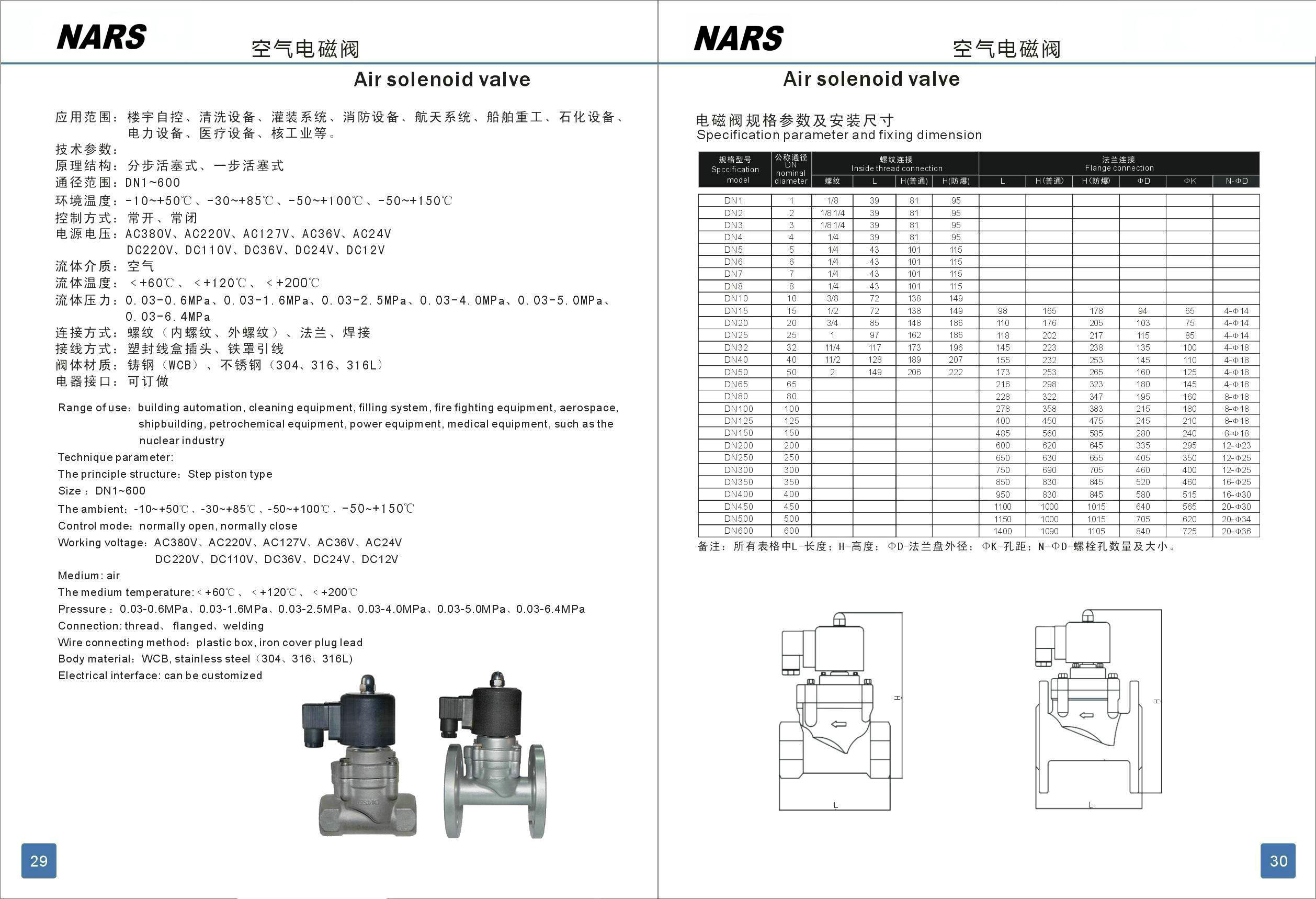

空气电磁阀工作原理样本和安装图纸:
