电动法兰三通阀-换向分流阀

电动法兰三通阀是一种常见的工业阀门，用于流体介质的分流和合流控制。它由阀体、阀盖、阀球、阀座、电动装置等组成，采用法兰连接方式，广泛应用于石油、化工、冶金、电力、制药等工业领域。下面将对电动法兰三通阀进行详细介绍。

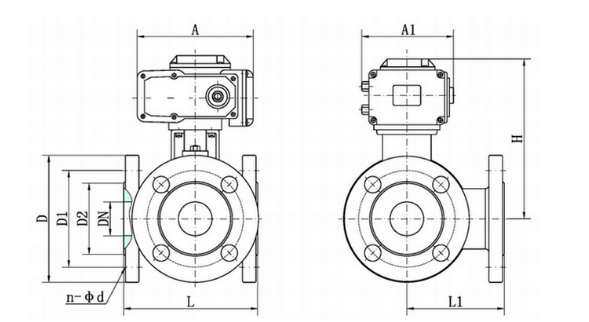

结构图：

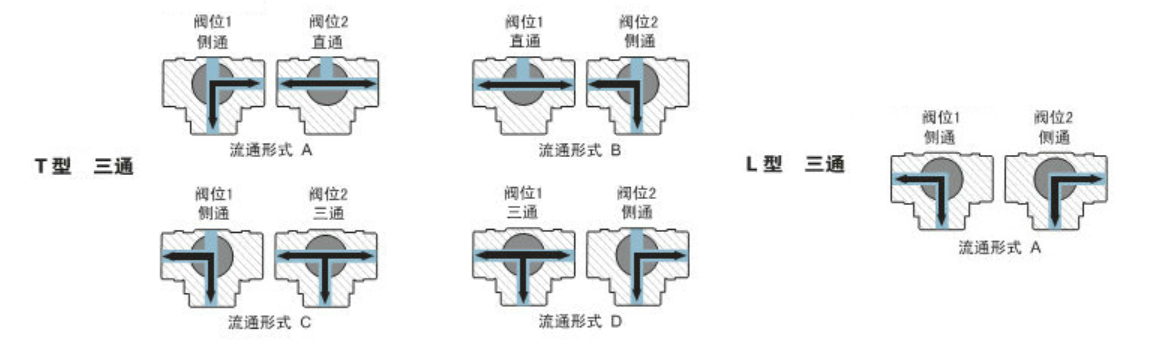

流向图：

一、结构和组成部分：

1. 阀体和阀盖：电动法兰三通阀的阀体和阀盖通常是对称的Y型结构，由铸造或锻造而成。阀盖上通常有一个法兰连接的平面，用于连接与管道或其他设备。

2. 阀球和阀座：阀球和阀座是电动法兰三通阀的关键组成部分。阀球通常是一个空心球体，有两个或三个通道，可以实现不同介质的流向控制。阀座是与阀球接触的部分，有较好的密封性能。

3. 电动装置：电动法兰三通阀通过电动装置实现阀球的开关控制。电动装置通常由电动执行器、控制器、电源等组成。电动执行器可以根据信号控制阀门的开关状态，控制器能够接收外部控制信号并发送给电动执行器，电源为电动装置提供动力。

二、工作原理：

电动法兰三通阀的工作原理主要包括输入信号的控制、执行器的动作和阀门的开闭过程。

1. 输入信号的控制：通过控制器接收外部信号，可以是手动控制或自动控制。手动控制可以通过按钮、开关、遥控等方式来实现，自动控制可以通过PLC、DCS等控制系统来实现。

2. 执行器的动作：根据接收到的信号，电动执行器实现不同方向的旋转运动，驱动阀球的转动。电动执行器通常采用电动机、减速机、联轴器等组合，通过机械传动实现转矩的转换。

3. 阀门的开闭过程：当执行器旋转推动阀球时，阀球与阀座之间形成密封，实现阀门的关闭。反之，旋转到特定位置时，阀球与阀座之间的通道对接，实现阀门的打开，介质可以流动。

三、特点和应用：

电动法兰三通阀具有以下特点和应用：

1. 适用介质广泛：电动法兰三通阀可以处理液体、气体和腐蚀介质等多种介质，广泛应用于石油、化工、冶金、电力、制药等行业。

2. 控制性能好：电动法兰三通阀的动作灵敏，能够实现快速的流量切换和流向调整，具有良好的流量调节性能。

3. 密封性能好：电动法兰三通阀的结构设计使得阀球与阀座密封性良好，阀门关闭时无泄漏现象。

4. 执行器操作方便：电动法兰三通阀采用电动执行器，操作方便快捷，可以通过手动方式或自动方式控制阀门的开关。

5. 应用范围广泛：电动法兰三通阀可适用于高温、高压、低温等各种工况，可以用于流体分流、合流控制，也可以用于一台设备的两个管线切换等多种应用。

电动法兰三通阀是一种重要的工业阀门，通过电动装置实现阀门的远程控制和自动化操作。它具有控制性能好、密封性能好等特点，适用于多种介质和工况，广泛应用于工业生产中的流体控制系统。
