对夹式CPVC蝶阀 | 轻量化耐腐蚀解决方案

关键词：全塑阀门 | 化工管道 | 紧凑安装 | 零泄漏密封

一、产品概述

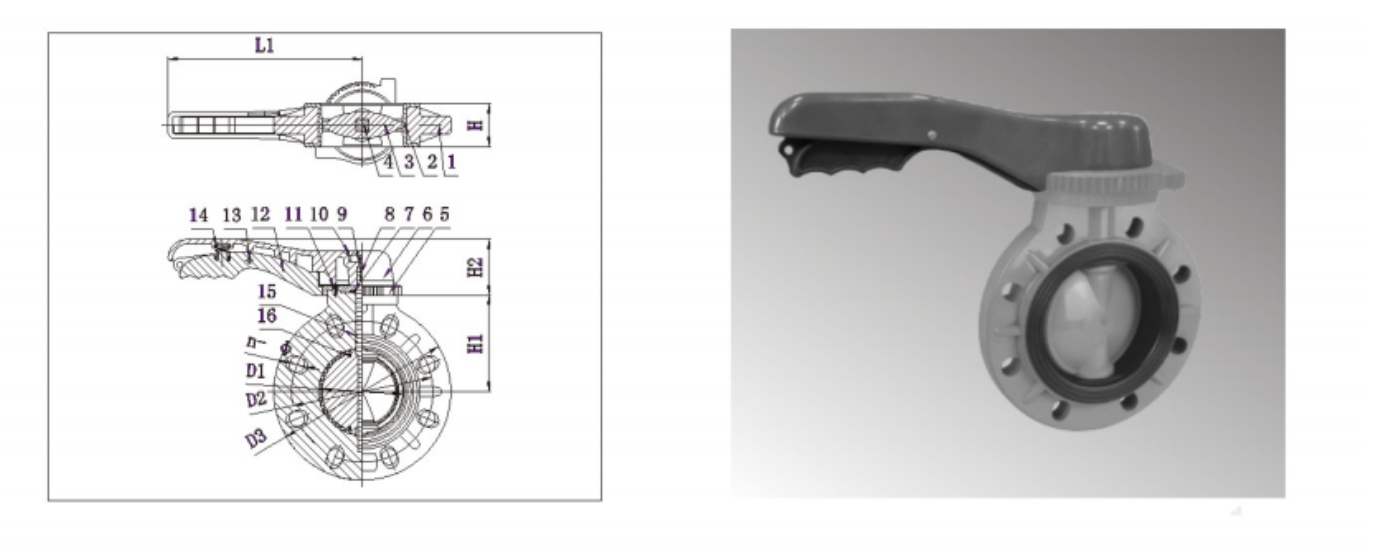

对夹式CPVC蝶阀是一种采用氯化聚氯乙烯（CPVC）材质制成的蝶阀，通过“对夹式”连接方式（无独立法兰）固定在管道法兰之间。其核心优势在于轻量化、耐化学腐蚀及紧凑设计，广泛应用于化工、水处理、食品医药等行业的流体控制系统。

二、核心特点

材质特性

耐腐蚀性：CPVC材质可耐受强酸、强碱、盐溶液及多种有机溶剂（如盐酸、硫酸、氯气），适合化工、电镀等高腐蚀性介质。

耐温性：工作温度范围**-40℃~95℃**，短期耐受峰值温度可达110℃。

轻量化：重量仅为同规格金属阀门的1/4，降低管道支撑负担，便于搬运安装。

结构设计

对夹式连接：阀体无法兰，直接通过螺栓夹持在管道法兰间，节省安装空间，适合狭窄环境。

双偏心结构：阀板与阀轴采用偏心设计，减少摩擦磨损，延长使用寿命（部分高端型号）。

密封性能：阀座采用EPDM/FPM橡胶或PTFE材料，实现双向密封，泄漏等级达VI级（零泄漏）。

驱动方式

标配手柄操作，可定制蜗轮、气动或电动执行器，适配自动化控制系统。

三、技术参数

项目 参数说明

公称通径（DN） DN50 ~ DN300

公称压力（PN） 0.6MPa ~ 1.0MPa

连接标准 JIS、DIN、ANSI、GB（可选）

适用介质 水、酸碱溶液、气体、有机溶剂

认证标准 FDA（可选卫生级）、ISO 9001

四、应用场景

化工行业：酸洗生产线、化学试剂输送管道。

水处理系统：纯水、废水处理，耐氯离子腐蚀。

食品医药：卫生级型号符合GMP标准，用于无菌流体控制。

半导体行业：超纯水系统，避免金属离子污染。

五、选型建议

按介质选密封材料：

EPDM：耐弱酸、碱、热水（≤95℃）。

FPM（氟橡胶）：耐强酸、油类介质。

PTFE：超强耐腐蚀，适合高纯度流体。

按空间选型号：

空间受限场景优先选对夹式，需频繁拆卸可选法兰式。

按压力选结构：

低压系统（≤0.6MPa）选中心线蝶阀，高压（≥1.0MPa）选双偏心设计。

六、与金属蝶阀对比

对比项 CPVC对夹蝶阀 金属蝶阀（如不锈钢）

重量 轻（安装便捷） 重（需额外支撑）

耐腐蚀性 优（耐酸碱、氯离子） 一般（依赖涂层或材质）

成本 低（材料+维护成本） 高（尤其不锈钢型号）

适用介质 腐蚀性液体/气体 水、蒸汽、非腐蚀性介质

七、维护与注意事项

安装要求：

确保管道法兰平行对齐，避免阀体受力变形。

禁用电焊、明火靠近阀门，防止CPVC材质受热软化。

日常维护：

定期检查密封圈磨损情况，EPDM阀座建议2-3年更换。

避免长时间超压或超温运行。

八、制造商推荐（上海盖球阀门）

上海盖球阀门当前主打金属材质蝶阀，若需对夹式CPVC蝶阀，可采取以下方案：

1️⃣ 定制服务：直接联系厂家（官网/电话021-51879080）咨询CPVC材质阀门的定制可行性。

2️⃣ 组合方案：采用上海盖球的电动执行器 + 第三方CPVC阀体，兼顾驱动性能与耐腐蚀需求。
