浅析进口止回阀分类及工作原理
发布时间:2020-11-12 11:06:31

  进口止回阀是一种常见的工业阀门,属于自动阀类,下面讲讲进口止回阀的分类及工作原理,以便选购和使用。

  进口止回阀主要用于介质单向流动的管道上,只允许介质向一个方向流动,而且阻止反方向流动,以防止发生事故,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重使阀瓣作用于阀座,从而切断流动。

  进口止回阀分类

  止回阀在连接形式上可分为螺纹连接止回阀、法兰止回阀和焊接止回阀,对夹式止回阀4种。

  止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式止回阀和卧式止回阀两种。旋启式止回阀分为单瓣式止回阀、双瓣式止回阀和多瓣式止回阀三种。蝶式止回阀为直通式止回阀。

六台盒宝典资料大全20

  进口止回阀工作原理

  旋启式止回阀有一个销轴机构,还有一个像门一样的阀瓣自由地靠在倾斜地阀座表面上。为了确保阀瓣每次,都能到达阀座面地合适位置,阀瓣设置在销轴机构,以便阀瓣具有足够旋启空间,并使阀瓣真正地、全面的与阀座接触。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降将对较小。阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于适用性能的要求。

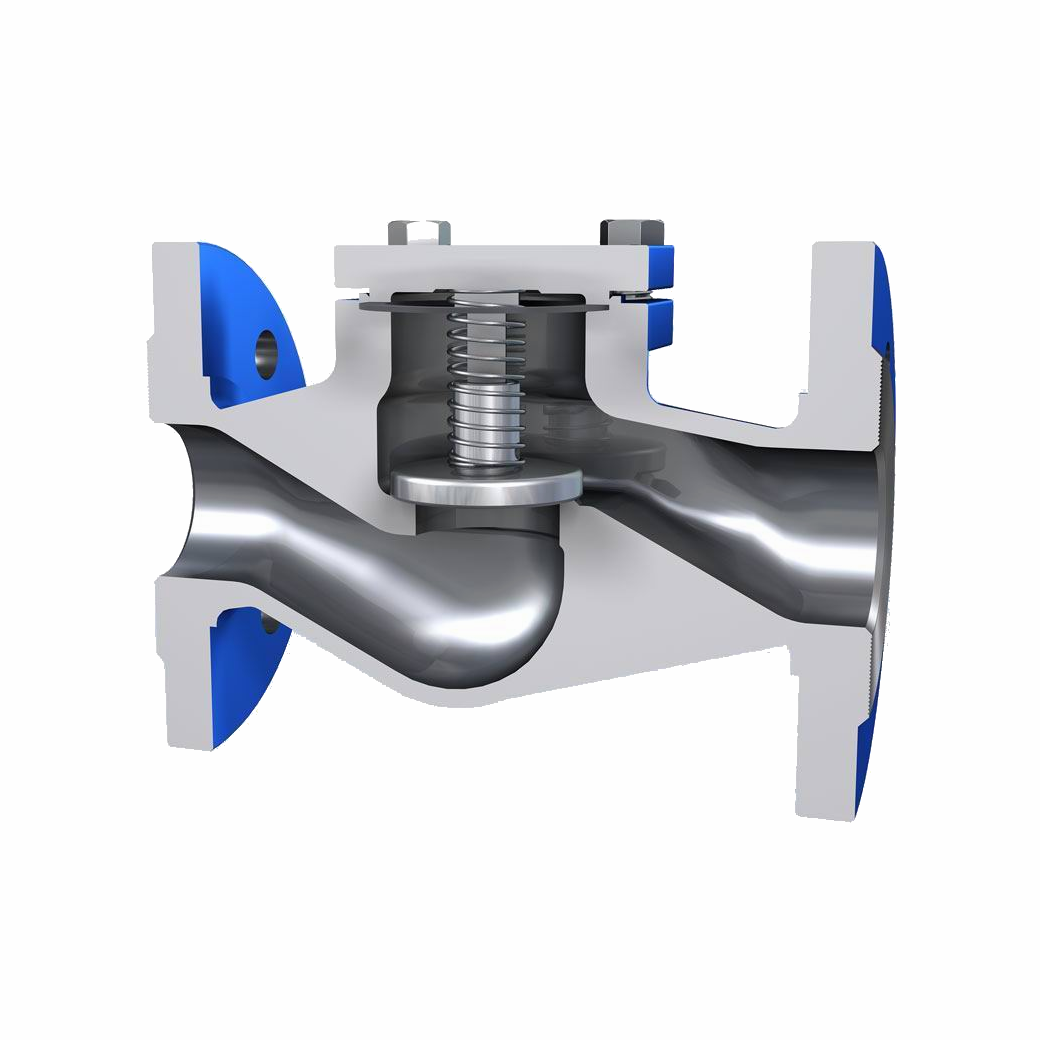

  升降式止回阀的阀瓣座落,位于阀体上阀座密封面上。升降式止回阀除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降,比旋启式止回阀大。根据适用条件,阀瓣可以使全金属机构,也可以使阀瓣架上镶嵌橡胶垫,或橡胶环的形式。
